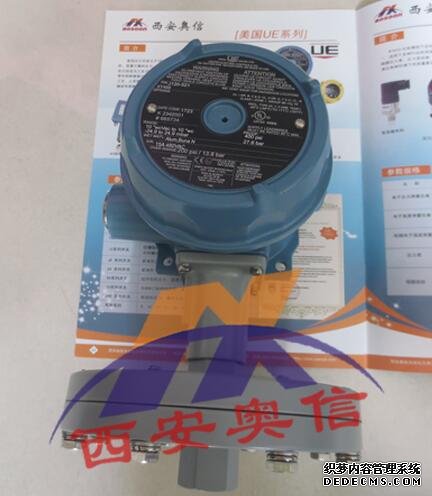

UE开关概要
在选择工业用压力、差压或温度开关时，经常要考 虑其安全性能，以保护设备和人员的安全性。
120 系列性能特点
● 符合各类标准***要求 ，包括 cULus, ATEX & IECEx
● 可选符合俄罗斯、乌克兰以及国内 的标准***要求
● 有参考刻度的内部调整及有防误操 作盒盖的外部调整
● 可调旋钮的盖锁|
● 多种传感器材质可选
● 对于强腐蚀场所可选用哈氏合金， 蒙乃尔材料
● 大范围可调死区型号
● 易冲洗式传感元件
● 热追踪温度型号
● 大部分的产品可快速供货
技术参数
储存温度：-65 to 160℉(-54～71℃)
环境温度：-58 to 160℉(-50 to 71℃)；36-39 型，520-525 型，540-548 型，701-705 型，15834-15839：0 to 160℉(-17 to 71℃)；820E 型，822E 型：-40 to 160℉(-40 to 71℃) 环境温度每变化50℉(28℃)，设定点典型漂移值小于全量程的1% ；E121 和E122 型，漂移值小于2%
设定点重复性：温度开关型号B、C 和F：为可调范围的±1%
型号E：为可调范围的±2%
压力型号126-164，S126B-S164B，171-174，270-274，358-376，520-535，540-543，560-564，701-705，15622，15834-15839：为可调范围的±1%；型号450-559：为可调范围的±0.5%；型号36-39，183-194，483-494，544-548，565-567，612-680，15875：为可调范围的±1.5%
抗冲击：经10 毫秒、15G 冲击实验后，可重现设定点
抗振动：经2.5G、5—500Hz 振动实验后，可重现设定点
外壳：铝合金压铸壳体（Max.0.4%铜）；环氧树脂涂层；垫圈密封；前标为J，G，F 的开关具有内部设定点锁定功能；前标为B、H、E 的型号则带有防误操作气密铝制刻度盘盒盖；铝合金铭牌
外壳等级：外壳等级为4X。 Class I, Division 1的开关外壳等级为7；ClassII, Division 1开关外壳等级为9。IP66。
开关输出：一个或两个单刀双掷（SPDT）输出；双开关可在调整范围内进行***分别设定；除了822E这种型号，它的2号开关只可以设定在1号开关下25％范围内。开关可接成“常开型”或“常闭型”。现在可选H122P型为两个单刀双掷（SPDT）密封开关。H122P可以适用于二个SPDT全密封开关。
常用型号
J120-701 J120-702 J120-703 J120-704 J120-705 J120-706
J120-190 J120-191 J120-192 J120-193 J120-194 J120-189
J120-171 J120-172 J120-173 J120-174
J120-520 J120-521 J120-522 J120-523 J120-524 J120-525
J120-530 J120-531 J120-532 J120-533 J120-534 J120-535
注明：在高压力冲击及高循环振荡条件下不宜采用金属膜片；171-174型不适用于启动真空超过26 HG VAC的场合
*大压力：开关连续在此*大压力可以正常工作而不会损坏元件秉保持重复性不变；
耐压：偶然出现次*大压力将不会使元器件***变形，但开关需要重现设定；
工作压力：在此压力范围内的任何一压力值作用于两端，开关都可以安全的操作而不会改变其本身的任何性能；
死区：型号190-194,490-494由于开关膜片的特性，是按照低于75%范围或75%-***的范围分别标出死区值；
型号及参数
 Model       Adjustable Set Point Range               Deadband                                  Over Range           Proof
                 Low end of range on fall;                                                                       Pressure*            Pressure**
                High end of range on rise
                 “wc                          mbar                 “wc                   mbar                   psi            bar        psi       bar
Type J120
Buna N diaphragm and O-Ring with epoxy coated aluminum 1/2” NPT (female) pressure connection, large 0.72” orifice for clean-out
purposes (other wetted materials available see page 11)
520      300 Vac to 0            -746,7 to 0          0.2 to 8          0,5 to 19,9               200          13,8     400      27,6
521      10 Vac to 10            -24,9 to 24,9       0.1 to 0.6       0,2 to 1,5                 200          13,8     400      27,6
522      50 Vac to 50            -124,5 to 124,5   0.1 to 3          0,2 to 7,5                 200          13,8     400      27,6
523      0.5 to 5.0                 1,2 to 12,4          0.1 to 0.3       0,2 to 0,7                 200          13,8     400      27,6
524      2.5 to 50                  6,2 to 124,5        0.1 to 0.8       0,2 to 2,0                 200          13,8     400      27,6
525      10 to 250                 24,9 to 622,3      0.1 to 6          0,2 to 14,9               200          13,8     400      27,6
