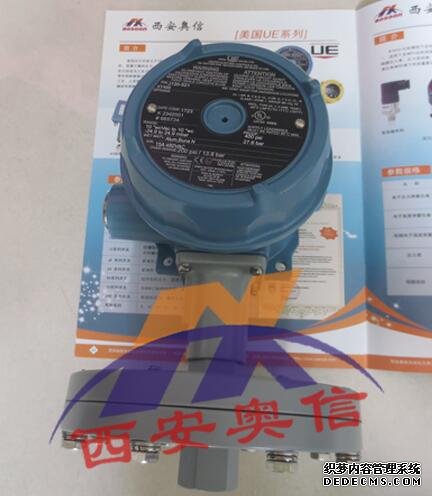

防爆压力开关的技术参数 　　
1. 测量介质：对丁腈橡胶或316L不锈钢无腐蚀性的气体或液体 　　
2. 外壳：压铸铝，环氧树脂涂层，带密封垫圈的外盖 　　
3. 外壳等级：符合NEMA 4X要求 　　
4. 设定点精度：±1% 　　
5. 切换差：分为可调和不可调两种(参考选型表数据) 　　
6. 重复性误差：<1% 　　
7. 压力接口：标准1/2NPTF内螺纹;可根据现场需要，特殊订制 　　
8. 电气接口：1/2″NPTF螺纹接口，可根据现场需要，特殊订制 　　
9. 开关输出：一个单刀双掷(SPDT)输出;可在调整范围内进行***分别设定;开关可接“常开型”或“常闭型” 　　
10. 环境温度：-40℃～+70℃ 　　
11. 环境湿度：5%～95% 　　
12. 使用寿命：100 0000次循环 　　
13. 量程范围：0～0.01……60 Mpa 　　
14. 压力形式：表压，绝压 　　
15. 输出信号：(V)继电器接点或低电平≤0.5，高电平≥4.5的开关量信号 　　
16. 精 度：0.25%FS、0.5%FS 　　
17. 设定范围：下限：0～上限设定*低值 上限：下限设定*高值 ～上限设定*高值 　　
18. 继电器负载： 30V/5A DC，240V/3A AC 　　
19. 长期稳定性： (%FS/年) ≤0.5 　　
20. 工作电压： 18～+24(V) 　　
21. 存储温度： -40～+200 (℃) 　　
22. 工作温度： -20～+80℃，-60～+200℃(高温型) 　　
23. 接 口： M20*1.5或用户自定 　　
24. 防爆等级： Exib II CT6 　　
25. 防护等级： IP66
型号及参数
 Model       Adjustable Set Point Range               Deadband                                  Over Range           Proof
                 Low end of range on fall;                                                                       Pressure*            Pressure**
                High end of range on rise
                 “wc                          mbar                 “wc                   mbar                   psi            bar        psi       bar
Type J120
Buna N diaphragm and O-Ring with epoxy coated aluminum 1/2” NPT (female) pressure connection, large 0.72” orifice for clean-out
purposes (other wetted materials available see page 11)
520      300 Vac to 0            -746,7 to 0          0.2 to 8          0,5 to 19,9               200          13,8     400      27,6
521      10 Vac to 10            -24,9 to 24,9       0.1 to 0.6       0,2 to 1,5                 200          13,8     400      27,6
522      50 Vac to 50            -124,5 to 124,5   0.1 to 3          0,2 to 7,5                 200          13,8     400      27,6
523      0.5 to 5.0                 1,2 to 12,4          0.1 to 0.3       0,2 to 0,7                 200          13,8     400      27,6
524      2.5 to 50                  6,2 to 124,5        0.1 to 0.8       0,2 to 2,0                 200          13,8     400      27,6
525      10 to 250                 24,9 to 622,3      0.1 to 6          0,2 to 14,9               200          13,8     400      27,6
