工作原理
工作原理为纯机械形变导致微动开关动作。当压力增加时，作用在不同的传感压力元器件(膜片、波纹管、活塞)产生形变，将向上移动，通过栏杆弹簧等机械结构，*终启动*上端的微动开关，使电信号输出，设定方式从功能原理上又分成连续位移型和力平衡型。
概要

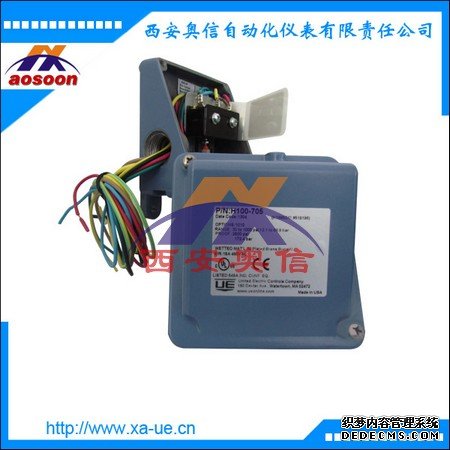

100 系列压力及温度开关是性能价格比***好的系列开关，广泛应用于工业过程及OEM 用户，一体化的设计及外壳的形状结构使其更加坚固，接线更加方便。全天候系列开关有多种微动开关和多种过程接口的选择，以满足各种不同的需求。利用其自身的特性，100 系列广泛应用于热跟踪，防冻保护，过程装置（泵，压缩机），报警盘输入及火焰阻断系统。
范围
压力: 30" Hg 真空到 5000psi(-1到344BAR)
压差: 0.2" wcd 到 500 psid(0,5 mbar 到 34,4BAR)
温度: -180 到 650 ° F(-115 到 340°C)
开关选项
0140 金触点，电额定值1安培，125VAC;不适用13545，13546，15623，15731-15884型；
0500 减小死区值，电额定值5安培，125/250VAC,不适用于520-535，13545，13546，15623 15731-15884型，不适用于H100K的540-548
1010 双刀双掷开关，电额定值10安培，125/250VAC，死区和*小设定值将增大；不适用于温度开关及H100K的540-548型；
1070 电额定值10安培，125V直流；死区和*小设定值将增大；不适用于171-194，483-535，560-567，13545，13546，15623，15731-15884型；
1519 可调死区，电额定值15安培，125/250/480VAC,调节轮仅能增大死区的值，如需要减少，不加此选项；不适用于B100,E100或171-194，483-494，540-567，610-616，51623，15731-15884型
1535 高环境温度，电额定值15安培，125/250VAC，温度可达250华氏度（121.1℃）不适用于520-535，13545，13546，15623，15731-15884型；
1537 气封开关，15A 125/250VAC，不适用于523，533，13545，13546，15623，15731-15884型；
技术参数
Model       Adjustable Set Point Range            Deadband                   Over Range           Proof
                   Low end of range on fall;                                                    Pressure*            Pressure**
                  High end of range on rise
                                                                           Deadband
              psi             bar (unless noted)         psi                 mbar               psi          bar          psi       bar
Buna-N diaphragm and O-ring with nickel-plated brass 1/4” NPT (female) pressure connection; Option M540 Viton® diaphragm and O-ring
available for models 701-705
701  1.5 to 30        103,4 mbar to 2,1       1 to 2 68,9 mbar to 0,1 500 34,5 600 41,4
702  3 to 100         0,2 to 6,9                    1 to 4         68,9 mbar to 0,3    500         34,5        600     41,4
703  9 to 300         0,6 to 20,7                  1 to 5         68,0 mbar to 0,3    500         34,5        600     41,4
704  15 to 500       1,0 to 34,5                  2 to 8         0,1 to 0,6               1500       34,5        600     41,4
705  30 to 1000     2,1 to 68,9                  3 to 20       0,2 to 1,4               1500       34,5        600     41,4
706  100 to 1700   6,9 to 117,2                10 to 30     0,7 to 2,1               1500       34,5        600     41,4
