概要

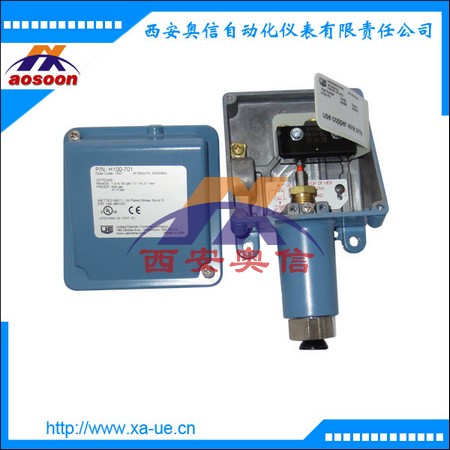

100 系列压力及温度开关是性能价格比***好的系列开关，广泛应用于工业过程及OEM 用户，一体化的设计及外壳的形状结构使其更加坚固，接线更加方便。全天候系列开关有多种微动开关和多种过程接口的选择，以满足各种不同的需求。利用其自身的特性，100 系列广泛应用于热跟踪，防冻保护，过程装置（泵，压缩机），报警盘输入及火焰阻断系统。
范围
压力: 30" Hg 真空到 5000psi(-1到344BAR)
压差: 0.2" wcd 到 500 psid(0,5 mbar 到 34,4BAR)
温度: -180 到 650 ° F(-115 到 340°C)
应用
·泵和压缩机
·流体动力/液压设备
·临界处理装置功能的极限保护
·防火系统
·热跟踪和低温保护
·温度控制系统
性能特点
● 满足UL list 和 cUL ***以及CE 标准
● 单点输出（SPDT 或DPDT）
● 焊接不锈钢膜片
● 水柱级低压和差压开关
● 多种可选择的传感材料可满足各种腐蚀性介质的需求
● 光洁的不锈钢卫生级别的接口
● ***宽的死区可调可满足泵类需求
技术参数
存储温度 -65 to 160℉(-54—71℃)
环境温度 -40 to 160℉(-40 to 71℃)；520-525、540-548、700-706、15731-15736：0 to 160℉(-18 to 71℃)；环境温度每变化50℉(28℃)，设定点典型漂移值小于全量程的1%
设定点重复性 温度开关：为可调范围的±1%；
压力开关：15623，15731-15737，171-174，218，270-376，520-535，540-543，
700-706，560-564 型号为可调范围的±1%；190-194，183-189，483-494，544-548，
565-567，610-680，15884 型号为可调范围的±1.5%。
所有压力开关都有内部设定点锁定装置。
抗冲击 经10 毫秒、15G 冲击实验后，可重现设定点
抗振动 经2.5G、5—500Hz 振动实验后，可重现设定点
外壳 铸铝合金压铸壳体；环氧树脂涂层；带密封垫的不锈钢抗干扰刻度盖卡紧螺丝。
外壳等级 符合NEMA 4X 要求。
开关输出 一个单刀双掷（SPDT）快速动作开关；可接成“常开型”或“常闭型”
触点电气额定值 15A，125/250/480VAC；H100-15623，15731-15737，15884，20A，125/250/480VAC；
B100-13546 和E100-13545：22A/480VAC。24-30VDC，2A 电阻，1A 电感。125VDC，
0.5A 电阻，.03A 电感。
重量 2—7 磅；（因型号而异）
技术参数
Model       Adjustable Set Point Range            Deadband                   Over Range           Proof
                   Low end of range on fall;                                                    Pressure*            Pressure**
                  High end of range on rise
                                                                           Deadband
              psi             bar (unless noted)         psi                 mbar               psi          bar          psi       bar
Buna-N diaphragm and O-ring with nickel-plated brass 1/4” NPT (female) pressure connection; Option M540 Viton® diaphragm and O-ring
available for models 701-705
701  1.5 to 30        103,4 mbar to 2,1       1 to 2 68,9 mbar to 0,1 500 34,5 600 41,4
702  3 to 100         0,2 to 6,9                    1 to 4         68,9 mbar to 0,3    500         34,5        600     41,4
703  9 to 300         0,6 to 20,7                  1 to 5         68,0 mbar to 0,3    500         34,5        600     41,4
704  15 to 500       1,0 to 34,5                  2 to 8         0,1 to 0,6               1500       34,5        600     41,4
705  30 to 1000     2,1 to 68,9                  3 to 20       0,2 to 1,4               1500       34,5        600     41,4
706  100 to 1700   6,9 to 117,2                10 to 30     0,7 to 2,1               1500       34,5        600     41,4
