性能特点
● 一个开关量信号输出
● 环氧树脂涂层和铸铝结构的
壳体满足NEMA 4X 的标准
● 设定点锁定防误操作
● 热追踪及防冻保护
● 耐压可达10,000psi(689.5bar)
● 可调整范围
压力:30"Hg Vac 到 5000psi(-1 到344.7bar)
微压:300"wc 真空到250"wc 压力(-746.7 到622.3mbar)
差压:0.2"wcd 到500psid(0.5mbar 到34.5 bar)
温度:-180 到650 ℉(-117.8 到343.3 ℃)
如何选型
确定产品型号
选择系列
参考下列“系列”部分
根据开关输出，外壳等级调节方式和参考刻度类型确定开关系列
把选定的系列号码填入相应的系列部分
选择型号
参考“型号表”
根据可调范围，死区和耐压，确定型号。
将相应数字填入型号部分
选择可选项
参考“选项”部分
根据开关输出，可选材料或其他功能的增项来选择选型；
把选定的选项号填入选项部分；
如果没有选项，可省略不填；
对于多项选择，可向UE咨询；
系列描述

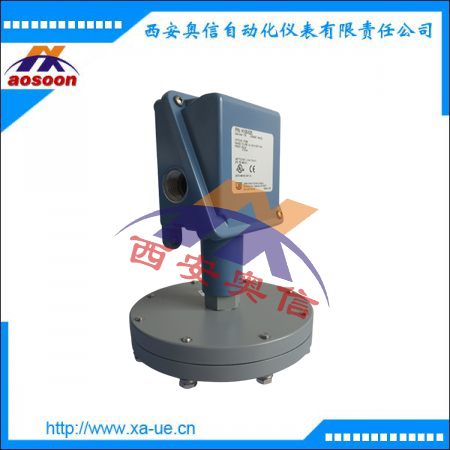

压力开关 H100型：一个单刀双掷输出；NEMA 4X外壳，环氧涂层；内部可调，有参考刻度
差压开关 H100K型：一个单刀双掷输出；NEMA 4X外壳，环氧涂层；内部可调，有参考刻度
温度开关 B100型：直插式；一个单刀双掷输出，内部可调，有参考刻度
C100型：直插式，一个单刀双掷输出，内部可调，无参考刻度
               E100型：温包及毛细管式；一个单刀双掷输出，内部可调，有参考刻度
               F100型：温包及毛细管式；一个单刀双掷输出，内部可调，无参考刻度
开关选项
0140 金触点，电额定值1安培，125VAC;不适用13545，13546，15623，15731-15884型；
0500 减小死区值，电额定值5安培，125/250VAC,不适用于520-535，13545，13546，15623 15731-15884型，不适用于H100K的540-548
1010 双刀双掷开关，电额定值10安培，125/250VAC，死区和*小设定值将增大；不适用于温度开关及H100K的540-548型；
1070 电额定值10安培，125V直流；死区和*小设定值将增大；不适用于171-194，483-535，560-567，13545，13546，15623，15731-15884型；
1519 可调死区，电额定值15安培，125/250/480VAC,调节轮仅能增大死区的值，如需要减少，不加此选项；不适用于B100,E100或171-194，483-494，540-567，610-616，51623，15731-15884型
型号及参数
 Model       Adjustable Set Point Range               Deadband                                  Over Range           Proof
                 Low end of range on fall;                                                                       Pressure*            Pressure**
                High end of range on rise
                 “wc                          mbar                 “wc                   mbar                   psi            bar        psi       bar
Type H100
Buna N diaphragm and O-Ring with epoxy coated aluminum 1/2” NPT (female) pressure connection, large 0.72” orifice for clean-out
purposes (other wetted materials available see page 11)
520      300 Vac to 0            -746,7 to 0          0.2 to 8          0,5 to 19,9               200          13,8     400      27,6
521      10 Vac to 10            -24,9 to 24,9       0.1 to 0.6       0,2 to 1,5                 200          13,8     400      27,6
522      50 Vac to 50            -124,5 to 124,5   0.1 to 3          0,2 to 7,5                 200          13,8     400      27,6
523      0.5 to 5.0                 1,2 to 12,4          0.1 to 0.3       0,2 to 0,7                 200          13,8     400      27,6
524      2.5 to 50                  6,2 to 124,5        0.1 to 0.8       0,2 to 2,0                 200          13,8     400      27,6
525      10 to 250                 24,9 to 622,3      0.1 to 6          0,2 to 14,9               200          13,8     400      27,6
