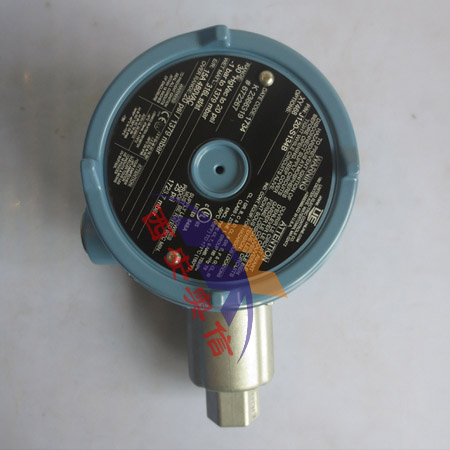

仪器名称：美国UE压力开关J120-S126B防爆真空开关
产品品牌：
仪器类别：压力开关
市场价格：洽谈元/台
咨询电话：029-88651096 88638823
手机：13309278150（同微信）
在线业务在线业务在线业务在线业务

::产品简介::

防爆压力开关的工作原理　　
防爆压力开关是通过坚固的密封壳体将接线触点密闭在坚固空间中达到隔爆的效果。防爆压力开关工作原理为纯机械形变导致微动开关动作。当压力增加时，作用在不同的传感压力元器件(膜片、波纹管、活塞)产生形变，将向上移动，通过栏杆弹簧等机械结构，启动上端的微动开关，使电信号输出，设定方式从功能原理上又分成连续位移型和力平衡型。防爆压力开关按原理可分为机械防爆压力开关和电子防爆压力开关，机械式中又分为普通的和密封型。
技术参数
储存温度：-65 to 160℉(-54～71℃)
环境温度：-58 to 160℉(-50 to 71℃)；36-39 型，520-525 型，540-548 型，701-705 型，15834-15839：0 to 160℉(-17 to 71℃)；820E 型，822E 型：-40 to 160℉(-40 to 71℃) 环境温度每变化50℉(28℃)，设定点典型漂移值小于全量程的1% ；E121 和E122 型，漂移值小于2%
设定点重复性：温度开关型号B、C 和F：为可调范围的±1%
型号E：为可调范围的±2%
压力型号126-164，S126B-S164B，171-174，270-274，358-376，520-535，540-543，560-564，701-705，15622，15834-15839：为可调范围的±1%；型号450-559：为可调范围的±0.5%；型号36-39，183-194，483-494，544-548，565-567，612-680，15875：为可调范围的±1.5%
抗冲击：经10 毫秒、15G 冲击实验后，可重现设定点
抗振动：经2.5G、5—500Hz 振动实验后，可重现设定点
外壳：铝合金压铸壳体（Max.0.4%铜）；环氧树脂涂层；垫圈密封；前标为J，G，F 的开关具有内部设定点锁定功能；前标为B、H、E 的型号则带有防误操作气密铝制刻度盘盒盖；铝合金铭牌
外壳等级：外壳等级为4X。 Class I, Division 1的开关外壳等级为7；ClassII, Division 1开关外壳等级为9。IP66。
型号及参数
型号可调整设定范围死区工作压力耐压**
Model Adjustable Set Point Range Deadband Over Range Proof
psi bar psi bar psi bar psi bar
Welded 316L stainless steel bellows and 1/2” NPT (female) pressure connection
S126B 30 to 3 ”Hg Vac -1 to -0,1 0.2 to 0.6 "Hg 6,8 to 20,3 mbar 80 "wc 199,1 mbar 5 0,3
S134B 30 ”Hg Vac to 20 psi -1 to 1,4 0.2 to 0.6 "Hg 6,8 to 20,3 mbar 20 1,4 25 1,7
S137B 15 to 80 ”wc 37,3 to 199,1 mbar 2 to 6 "wc 5,0 to 14,9 mbar 80 "wc 199,1 mbar 5 0,3
S144B 0.5 to 20 34,5 mbar to 1,4 bar 0.1 to 0.3 6,9 to 20,7 mbar 20 1,4 25 1,7
S152B 1 to 50 0,1 to 3,4 0.1 to 0.5 6,9 to 34,5 mbar 50 3,4 75 5,2
S156B 2 to 100 0,1 to 6,9 0.2 to 0.6 13,8 to 41,4 mbar 100 6,9 125 8,6
S164B 4 to 200 0,3 to 13,8 0.2 to 1 13,8 to 68,9 mbar 200 13,8 200 13,8
