雷奥尼克RHEONIK质量流量计RHE16电子单元模块用RHE46升级款导轨安装替换

雷奥尼克RHEONIK质量流量变送器模块RHE16 结构紧凑，因此RHE16 可以在订货时要求预装在RHM流量传感器的就地接线盒中。 这样的结构，可以看作一体型流量计。

高温和低温应用中的传感器就地接线盒远离传感器本体，可避免电子部件和变送器遭受极端温度影响。且便于现场实现对传感器完整保温。紧凑安装版本可安装在 ATEX 2 区。详情请参阅RHM 传

感器完整数据表和RHE 附件表。

测量项目 质量流量、体积流量、密度、温度

累积量 正向流量、反向流量、净流量(质量流量和体积流量)

外壳类型 IP20

外壳材料 塑料 (PC/PPO)

与传感器通讯 12 个用于质量流量传感器连接的专用端子(分体)

与系统通讯 12 个端子用于提供电源和输入/输出信号

温度 工作：-20 至 60℃； 储存：-40 至 85℃

***大湿度 95%无凝结

振动 符合以下标准：IEC60068-2-6、60068-2-27、60068-2-32

电源 12 至 28 VDC，3W

通讯

一个电气隔离的迷你USB(B 型)通信端口

一个基于RS485 的Modbus 端口(完全隔离，2 线连接)

输入

任何 Rheonik RHM 系列质量流量传感器

输出

两个用户可编程的电气隔离的脉冲、双脉冲、频率输出

两个用户可编程的电气隔离状态输出；一个用户可编程的有源4-20mA 模拟量输出

RHE16COM 软件

每个RHE16 变送器均随机带有功能齐全的设置和诊断软件套装。功能包括：设置、诊

断、数据记录和数据趋势分析以及变送器维护，例如硬件更新和位号/系列号记录

危险区域 ATEX 2 区：Ex Ⅱ 3 G Ex nA ⅡC T4 Gc

重量 0.19kg

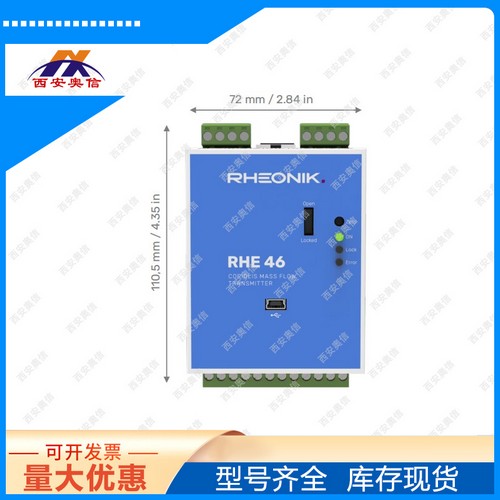

雷奥尼克RHE46导轨安装质量流量变送器模块

RHE46性能总览

外壳材料：DIN EN 43880面板安装外壳。PC

外壳等级：P20

环境温度：20至+65°C/-4至+149°F

尺寸外壳：约72 x 110.5毫米/2.84 x 4.35 x 1.89，详见第13页

用户界面和配置：没有本地控制。工厂提供即插即用设置。通过RHECOM软件包更改配置

传感器连接：通过阻燃无卤Rheonik电缆

连接电源和l/0：

带螺钉式端子或推入式端子的连接器

用于传感器电缆和接口；

RJ45接口插座（可选）

累加器：6 x质量和体积的可重置正向、反向和净总计2 x质量和容量的不可重置总计

模拟输出：

一个4-20MA输出，有源或无源，可选

所有模拟输出符合NAMUR NE43脉冲/频率/状态输出

zui多2个可配置的脉冲/频率/状态输出（EC60946），zui大10KHZ。

数字输入：

zui多1个可配置的控制输入（EC60946）数字数据通信Modbus RT
