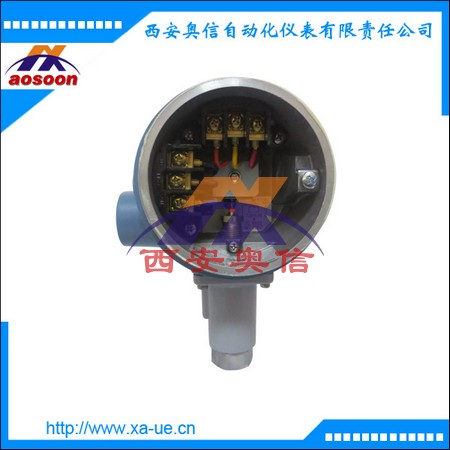

 防爆压力开关的工作原理 　　
防爆压力开关是通过坚固的密封壳体将接线触点密闭在坚固空间中达到隔爆的效果。防爆压力开关工作原理为纯机械形变导致微动开关动作。当压力增加时，作用在不同的传感压力元器件(膜片、波纹管、活塞)产生形变，将向上移动，通过栏杆弹簧等机械结构，*终启动*上端的微动开关，使电信号输出，设定方式从功能原理上又分成连续位移型和力平衡型。防爆压力开关按原理可分为机械防爆压力开关和电子防爆压力开关，机械式中又分为普通的和密封型。
范围
压力: 30" Hg 真空到 5000psi(-1到344BAR)
压差: 0.2" wcd 到 500 psid(0,5 mbar 到 34,4BAR)
温度: -180 到 650 ° F(-115 到 340°C)
应用
·泵和压缩机
·流体动力/液压设备
·临界处理装置功能的极限保护
·防火系统
·热跟踪和低温保护
·温度控制系统
型号及参数
型号      可调整设定范围                              死区                                  *大压力               耐压**
Model   Adjustable Set Point Range        Deadband                         Over Range            Proof
             Low end of range on fall;                                                       Pressure*             Pressure**
             High end of range on rise range span range span
          psi                       bar                  psi                 bar                       psi       bar           psi        bar
316L stainless steel diaphragm (optional Hastelloy® C or Monel®); Viton® GLT O-Ring (optional Kalrez®, Silicone, Ethylene Propylene, or Aflas®); 316
stainless steel 1/2” NPT (female) pressure connection (optional Hastelloy® C or Monel®), large 0.06” orifice for clean-out purposes. Models 488 and
489 have a 316L stainless steel 1/2” NPT (female) pressure connection (NACE MR-0175 compliant)
483    1 to 20           0,1 to 1,4         0.3 to 2.5     20,7 to 172,4 mbar    500       34,5       1000     68,9
484    2 to 50           0,1 to 3,4         0.3 to 3        20,7 to 206,8 mbar    500       34,5       1000     68,9
485    4 to 100         0,3 to 6,9         0.5 to 6        34,5 to 413,7 mbar    500       34,5       1000     68,9
486    8 to 200         0,6 to 13,8       1 to 11          0,1 to 0,8                  500       34,5       1000     68,9
488    50 to 1000     3,4 to 68,9       25 to 125     1,7 to 8,6                   2000     137,9     7000     482,6
489    250 to 3500   17,2 to 241,3   50 to 300     3,4 to 20,7                 4000      275,8    7000     482,6
