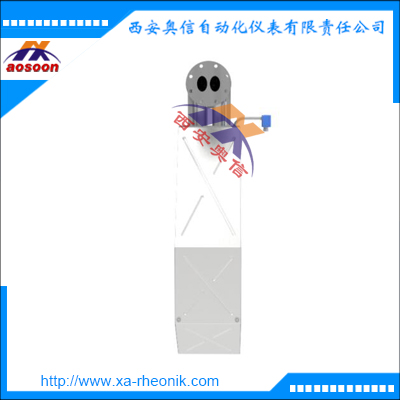

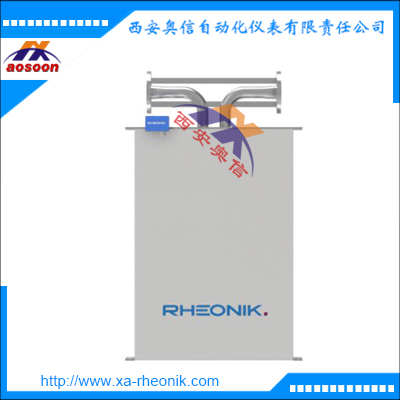

雷奥尼克RHEONIK*** RHM60+RHE28质量流量计RHM80+RHE28传感器+变送器配套使用

雷奥尼克产品特点：

1、测量对象涵盖液体、气体、浆液；

2、测量范围涵盖0.002/min~30000kg/h；

3、小测量管通经1.1mm，连接为1/4”；大测量管通径为2*168mm，连接为12”/DN300；

4、承压为1722bar（24.969psi）；

5、介质温度范围宽至-255~400℃；

6、贸易交接许可（OMIL R117/NTEP）；

7、ATEX/CSA***；

8、可用于某些气液、液固工况；

9、多参数测量和输出，如流量、密度、温度；

10、多种测量管材质可选。如不锈钢、哈氏合金、蒙乃尔合金、因康镍合金、钽材、双相钢、HP160（耐低温）等，还可以根据客户的要求定制满足工况要求的测量管；

11、多种连接方式可选。螺纹、卡套、法兰、卡箍、卡兰等；

性能指标总览

额定流量 (Qnom)： 60 kg/min (132 lb/min)

zui大流量 (Qmax)： 90 kg/min (198 lb/min)

标称zui小流量 (Qmin)：0.25 kg/min (0.55 lb/min) 串行管 / 单通道 流量是以上相同管径的并行管/双通道形式的 50 %

工作温度：介质温度范围选项覆盖 -196 °C ... +210 °C (-321 °F ... +410 °F)，对于一体式变送器请参见变送器的技术信息

环境温度：-50 °C ... +80 °C (-60 °F ... +180 °F) (标准) 可以提供安装在真空罐中的型号

(-260 °C / -430 °F) 或安装在锅炉中的型号 (直到 +210 °C / +410 °F) (可选项)

压力等级：可达 1379 bar / 20000 psi – 根据材质

传感器电气连接，不用于一体式变送器：M20 x 1.5 标准电缆入口用于 JM SM 端子盒

可选电缆入口: ½” NPT 或 M25 x 1.5 (*于 SM) 或 ¾″ NPT (*于 SM)

M16 x 1.5 标准电缆入口用于 PM 端子盒连接分离型 RHE 变送器的*大电缆长度为 100 m/330 ft

传感器外壳材质：不锈钢 304 (标准) 316 (可选)

环氧涂层铝质接线盒：316 不锈钢接线盒 (可选)

防护等级：IP 66 NEMA 4 (标准) IP 66/67 NEMA 4X (可选项)

接液材质：测量管 316L SuperDuplex 或 Sandvik HP160©

连接模块：316L 密封圈 FKM FFKM FVMQ

标准法兰：316Ti 其他连接 316L

附加/用户定制的材质可以咨询工厂。

传感器总览

大口径传感器：满量程可到30000kg/min

RHM60~RHM160

管线口径：4~12”(DN100~300)

中口径传感器：满量程可到1500kg/min

RHM12~RHM40

管道口径：1~3”（DN25~80）

小口径传感器：大量程50kg/min，小量程3g/min

RHM015~RHM08

管道口径：1/4~1”（DN8~25）

传感器总览

大口径传感器：满量程可到30000kg/min

RHM60~RHM160

管线口径：4~12”(DN100~300)

中口径传感器：满量程可到1500kg/min

RHM12~RHM40

管道口径：1~3”（DN25~80）

小口径传感器：大量程50kg/min，小量程3g/min

RHM015~RHM08

管道口径：1/4~1”（DN8~25）
