仪器名称：虹润电力表 NHR-3100虹润单相电量表
产品品牌：
仪器类别：NHR-数显仪表
市场价格：洽谈元/台
咨询电话：029-88651096 88638823
手机：13309278150（同微信）
在线业务在线业务在线业务在线业务

::产品简介::

虹润电力表 NHR-3100虹润单相电量表
产品描述
NHR-3100系列单相电量表为新一代可编程智能仪表，它采用大规模集成电路，应用数字采样技术，对单相电气线路中的电压、电流、有功、无功、功率因素、相位值、频率、有功电能、无功电能及视在功率进行实时测量与显示，并通过RS485接口或模拟量变送输出接口对被测量电量数据进行远传。产品涵盖了智能电网用户端的低压电力信号采集、测量、计量、监控、保护、系统集成、成套智能配电柜及智能箱变等领域。
技术参数

输入
输入信号	交流0～500V输入，500V以上由电压互感器转换为满量程为100V的电压输入
	交流0～5A输入，5A以上由电流互感器转换为满量程为5A的电流输入
输出
输出信号	4-20mA，0-10mA，0-20mA，1-5V，0-5V
输出负载	电流型≤500Ω，电压型≥250KΩ
报警输出	继电器，容量：AC220V/2A，DC24V/2A
通讯	MODBUS-RTU协议，RS485传输距离≤1000米；RS232传输距离≤10米；信号传输率≤9.6kbps
累积脉冲	输出为OC门集电极开路，电压VCC≤48v，电流Iz≤50mA
电源
电源	DC20-29V，AC/DC100-240V 50/60Hz
功耗	≤5W
其它参数
绝缘电阻 (输入/输出/电源之间)	≥100MΩ（500VDC时）
绝缘强度 (输入/输出/电源之间)	1500Vrms（1 min，无火花）
工作温度	0～50℃（无凝露、无结冰）
相对湿度	25%～85%RH
保存温度	-10～60℃（无凝露、无结冰）

产品特点
五位LED数码显示。
可直接采集交流电压、电流信号，可测量有功功率、无功功率、视在功率、功率因数、工频周波及有功电能、无功电能、视在电能。
具有模拟量输出、通讯输出和累积电能脉冲输出功能可选。
具有上下限报警功能，带LED报警灯指示。
支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议。
具备多种外形尺寸及样式供用户选择。
电量仪表常用系列
NHR-3100系列单相电量表
NHR-3200系列交流电压/电流表
NHR-3300系列三相综合电量表
NHR-3500系列液晶综合电量集中显示仪

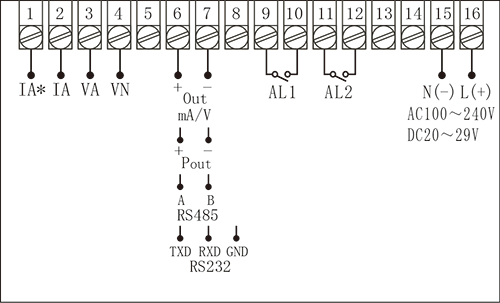

接线图

技术选型
NHR-3100□-□-□/□/□/□-□
① ② ③ ④ ⑤ ⑥ ⑦

①规格尺寸		②输入类型
代码	宽高深	代码	测量类型
A C D R	16080142mm 9696142mm 9648142mm 8080115mm	I V Hz E3P Z	交流电流交流电压工频周波三相平衡功率综合电量集中显示
③输出类型（备注3）
代码	输出类型(负载电阻RL)
X 0 1 2 3 4 8	无输出 4-20mA(RL≤500Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤500Ω) 特殊规格
④报警输出		⑤通讯输出
代码	报警限数	代码	电压范围
X 2	无输出 2限报警	X D1 D2	无输出 RS485通讯（Modbus RTU） RS232通讯（Modbus RTU）
⑥累积脉冲输出		⑦供电电源
代码	累积脉冲输出	代码	供电范围
X P0	无输出累积脉冲输出（适用于电能累积）	A D	AC100～240V (50/60Hz) DC 20～29V
