仪器名称：多功能电量表 NHR-3300虹润三相综合电量表
产品品牌：
仪器类别：NHR-数显仪表
市场价格：洽谈元/台
咨询电话：029-88651096 88638823
手机：13309278150（同微信）
在线业务在线业务在线业务在线业务

::产品简介::

多功能电量表 NHR-3300虹润三相综合电量表
产品描述
NHR-3300系列三相综合电量表采用工业级元器件，所有与外界的连接都做了电气隔离，内置抗雷击保护电路和电源滤波器。专业的EMC设计，对装置输入电源、模拟和数字电源进行实时的监测，保证了其运行的可靠性。产品广泛应用于分布式电力监控系统、变电站综合自动化系统、无人值守变电站、低压智能配电系统、智能型开关柜/配电盘、智能型箱变及楼宇自动化系统的数据采集。
技术参数

输入
输入信号	交流电压：100V/250/300V/400V/500V，500V以上由电压互感器转换为100V电压输入
	交流电流：1A/2A/3A/4A/5A，5A以上由电流互感器转换为5A电流输入
输出
输出信号	4-20mA，0-10mA，0-20mA，1-5V，0-5V
输出负载	电流型≤500Ω，电压型≥250KΩ
报警输出	继电器，容量：AC220V/2A，DC24V/2A
通讯	MODBUS-RTU协议，RS485传输距离≤1000米；RS232传输距离≤10米；信号传率≤9.6kbps
累积脉冲	输出为OC门集电极开路，电压VCC≤48V，电流Iz≤50mA
电源
电源	DC20-29V，AC/DC100-240V 50/60Hz
功耗	≤5W
其它参数
绝缘电阻 (输入/输出/电源之间)	≥100MΩ（500VDC时）
绝缘强度 (输入/输出/电源之间)	1500Vrms（1 min，无火花）
工作温度	-10～50℃（无凝露、无结冰）
相对湿度	25%～85%RH
保存温度	-10～60℃（无凝露、无结冰）

产品特点
三屏五位LED数码显示。
可直接采集三相交流电压、三相交流电流信号，将其转化为三相有功功率、三相无功功率、三相视在功率、三相功率因数、三相工频周波、三相谐波及四象限电能的测量
具有模拟量输出、通讯输出和累积电能脉冲输出功能可选。
具有两路或四路开关量输入可选，用于监测断路器运行状态、继电保护等状态量信号。
具有上下限报警功能，带LED报警灯指示。
支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议。

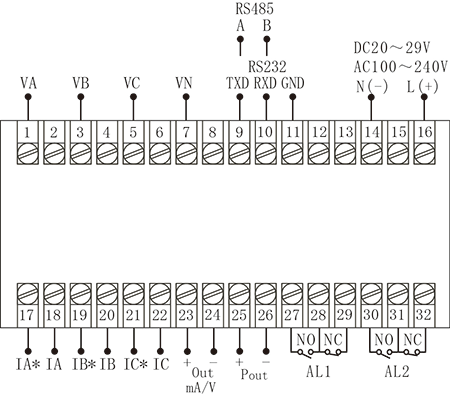

接线图

技术选型
NHR-3300□-□-□/□/□/□-□
① ② ③ ④ ⑤ ⑥ ⑦

①规格尺寸		②输入类型
代码	宽高深	代码	测量类型
A C	16080130mm 9696130mm	I V W Ep E3P War Eq VA Es COS Hz Har	三相交流电流三相交流电压三相有功功率三相有功电能三相有功平衡功率三相无功功率三相无功电能三相视在功率三相视在电能三相功率因数三相工频周波三相谐波
③输出类型
代码	输出类型(负载电阻RL)
X 0 1 2 3 4 8	无输出 4-20mA(RL≤600Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1.2KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤600Ω) 特殊规格
④报警输出		⑤通讯输出
代码	报警路数	代码	通讯接口(通讯协议)
X 2	无输出 2限报警	X D1 D2	无输出 RS485通讯(Modbus) RS232通讯(Modbus)
⑥累积脉冲输出		⑥供电电源
代码	累积脉冲输出	代码	电压范围
X PO	无输出累积脉冲输出	A D	AC100～240V （50/60Hz
